Produtividade
por metro
PEX em relação a sistemas rígidos
SISTEMA ULTRAPEX
Flexibilidade para construir melhor.
Sistema PE-Xb para condução de água quente e fria.
DO TUBO AO PONTO DE CONSUMO
Flexível no percurso.
Preciso na união.

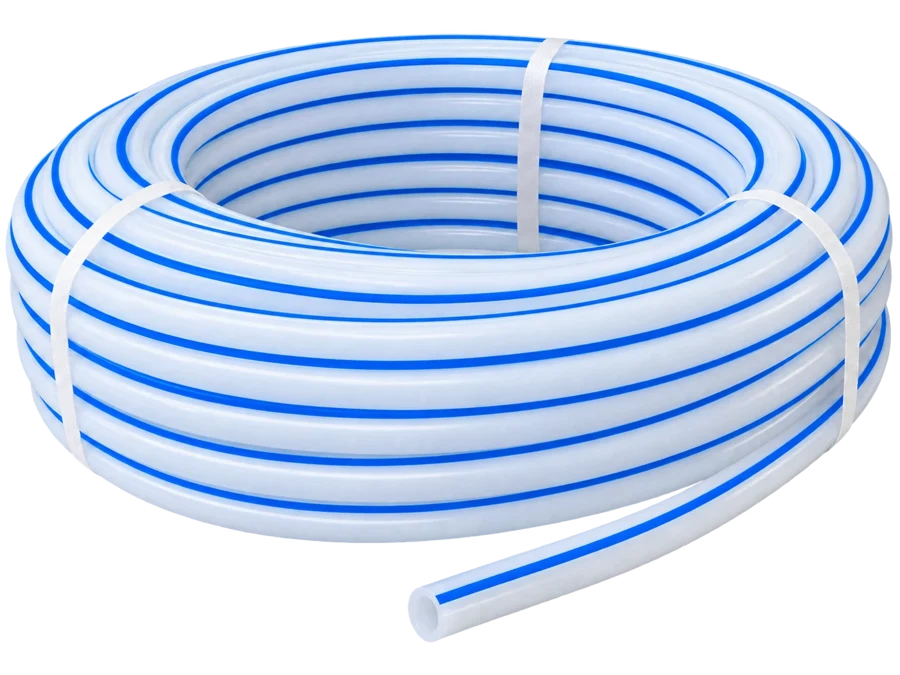

PEX é o polietileno reticulado: um material utilizado em tubos flexíveis para a condução de água quente e fria.

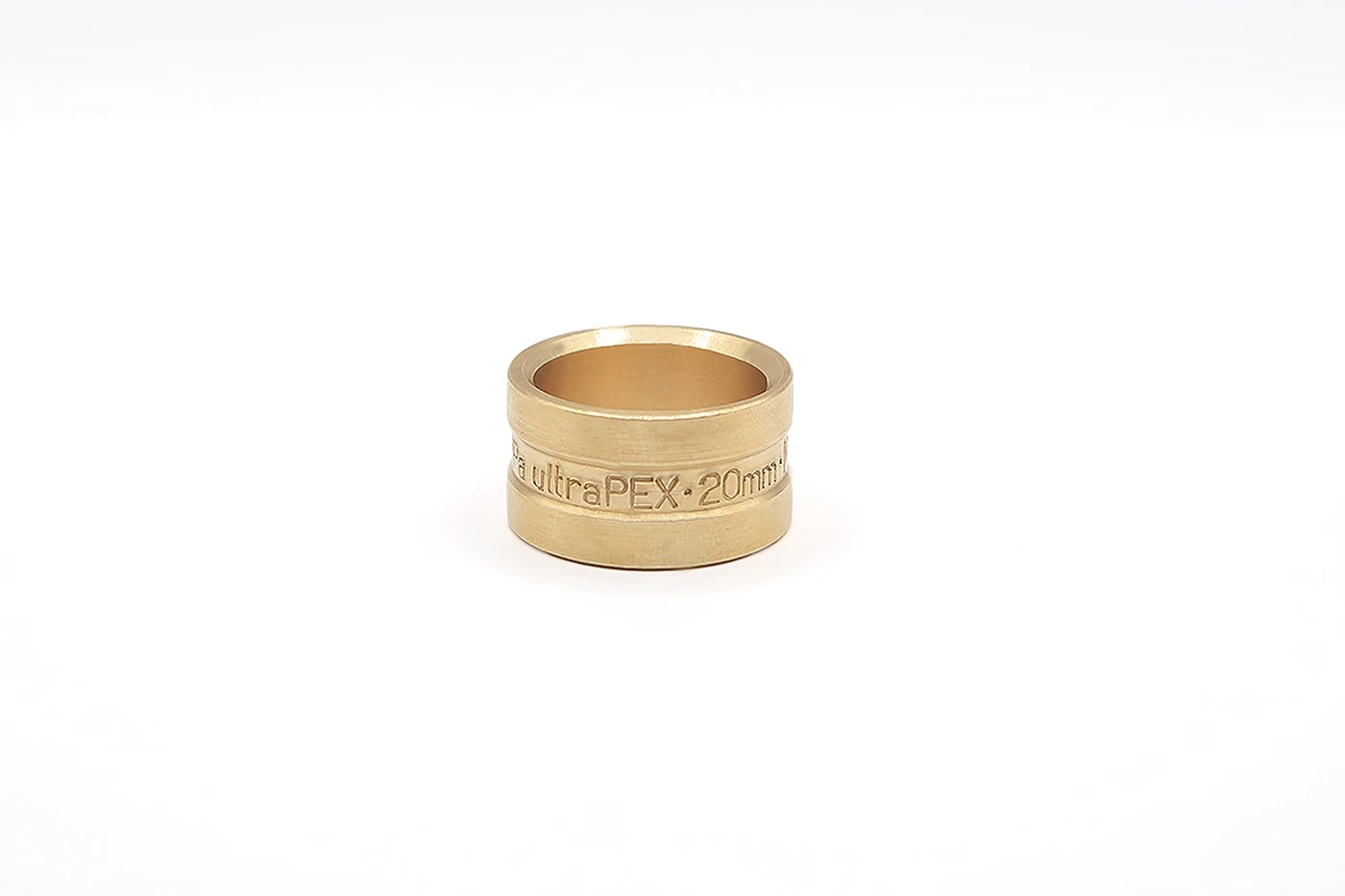

Na ultraPEX, o tubo PE-Xb se une à conexão de latão por um anel deslizante. Cada componente tem uma função na montagem.
Veja como essa união funciona
SISTEMA PEX / EFICIÊNCIA
Menos etapas.
Mais possibilidades.
Flexibilidade que se traduz em produtividade e economia na instalação.
Produtividade
Custo de
mão de obra
No cenário estudado
Conexões
no projeto
Na comparação analisada
Menos custo
total instalado
Materiais + mão de obra
CONHEÇA AS PEÇAS
Componentes que trabalham juntos.
Como funciona a união por anel deslizante Ver montagem ↓

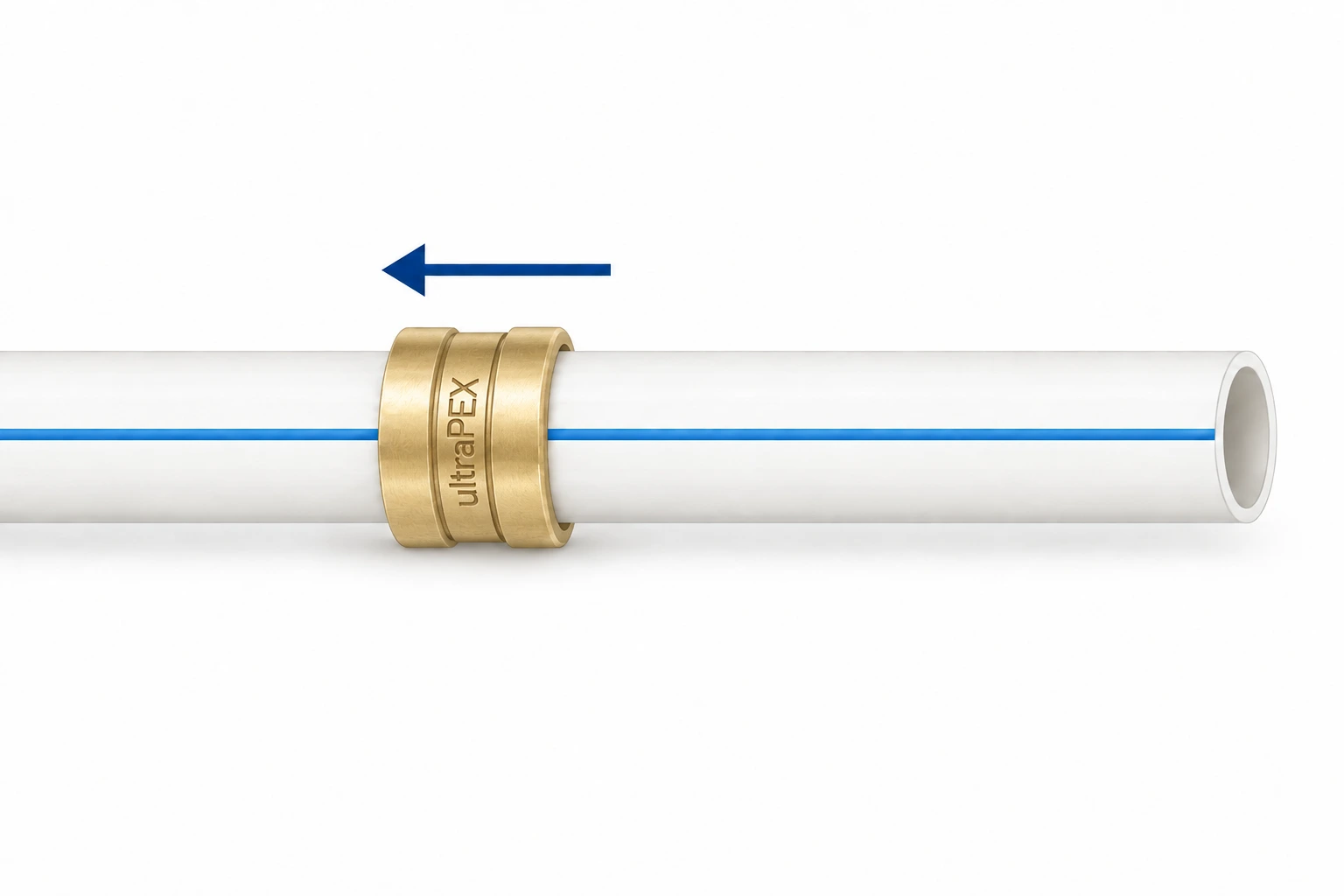

PREPARAÇÃO 01Prepare tubo e anel
Faça o corte perpendicular, coloque o anel no tubo e alargue a extremidade com a ferramenta compatível.

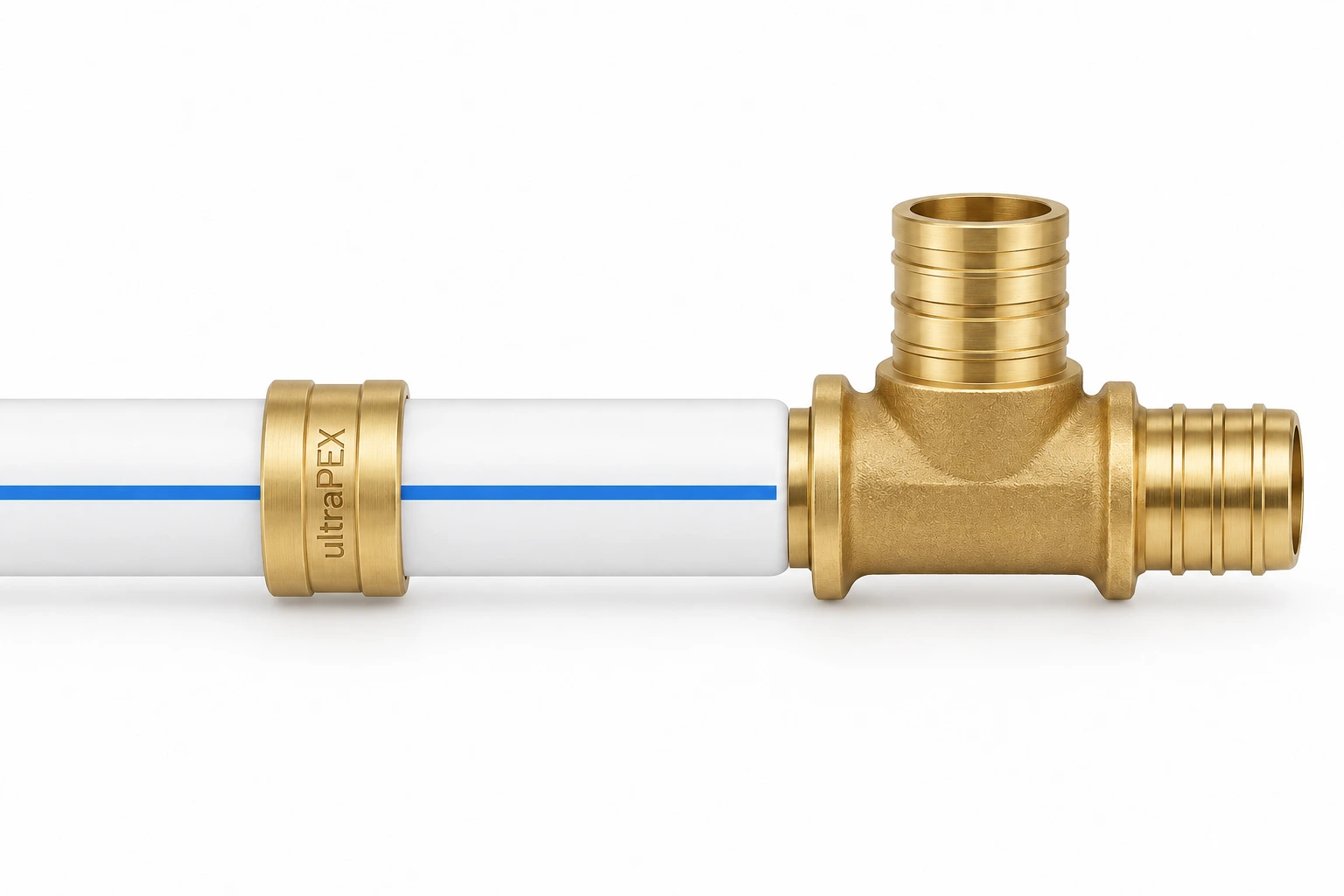

INSERÇÃO 02Introduza a conexão
Insira a conexão na ponta alargada e respeite o espaço indicado antes da prensagem.

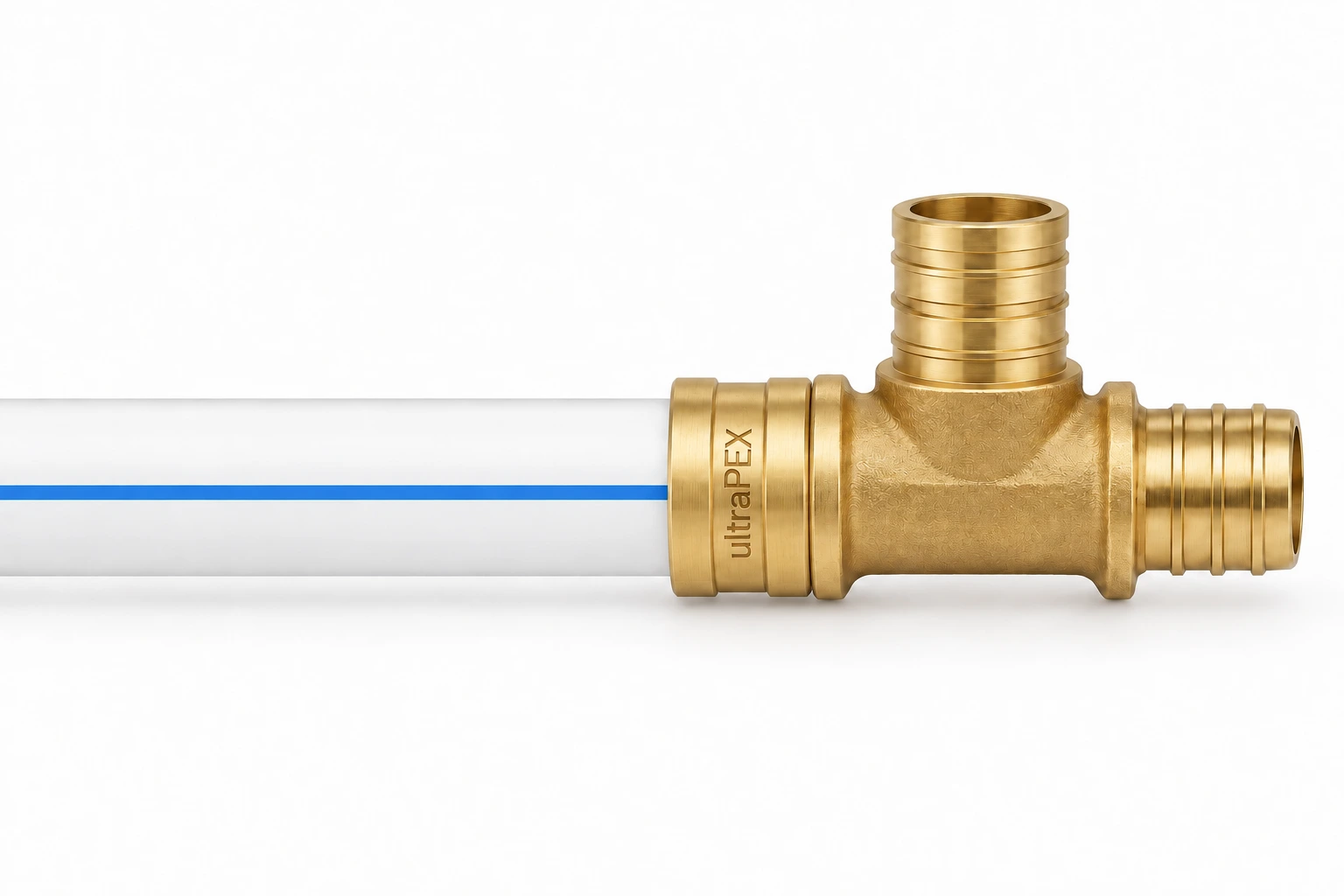

PRENSAGEM 03Deslize até o encosto
Com os apoios alinhados, a prensa faz o anel avançar. Ao concluir, confira a união e a integridade dos componentes.
Quer executar a montagem? Consulte as seis etapas completas, os pontos de conferência e as ferramentas de cada operação.
Ver processo de montagemDO TRAÇADO AO AMBIENTE
Duas formas de distribuir. Um sistema integrado.
Duas formas de organizar a distribuição. A solução considera os pontos de consumo, os percursos e o dimensionamento hidráulico.

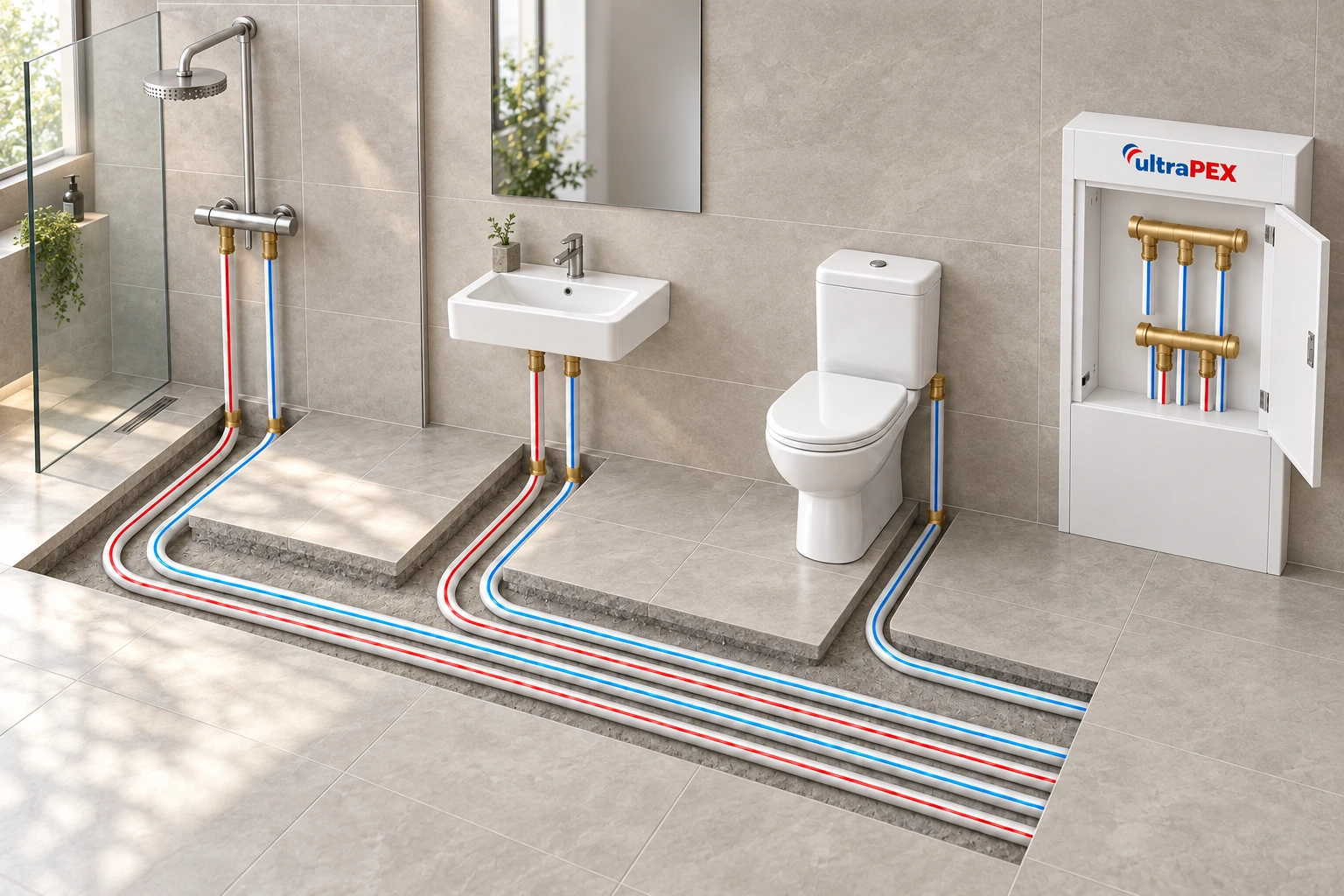

01 / PONTO A PONTO
Um ramal para cada ponto.

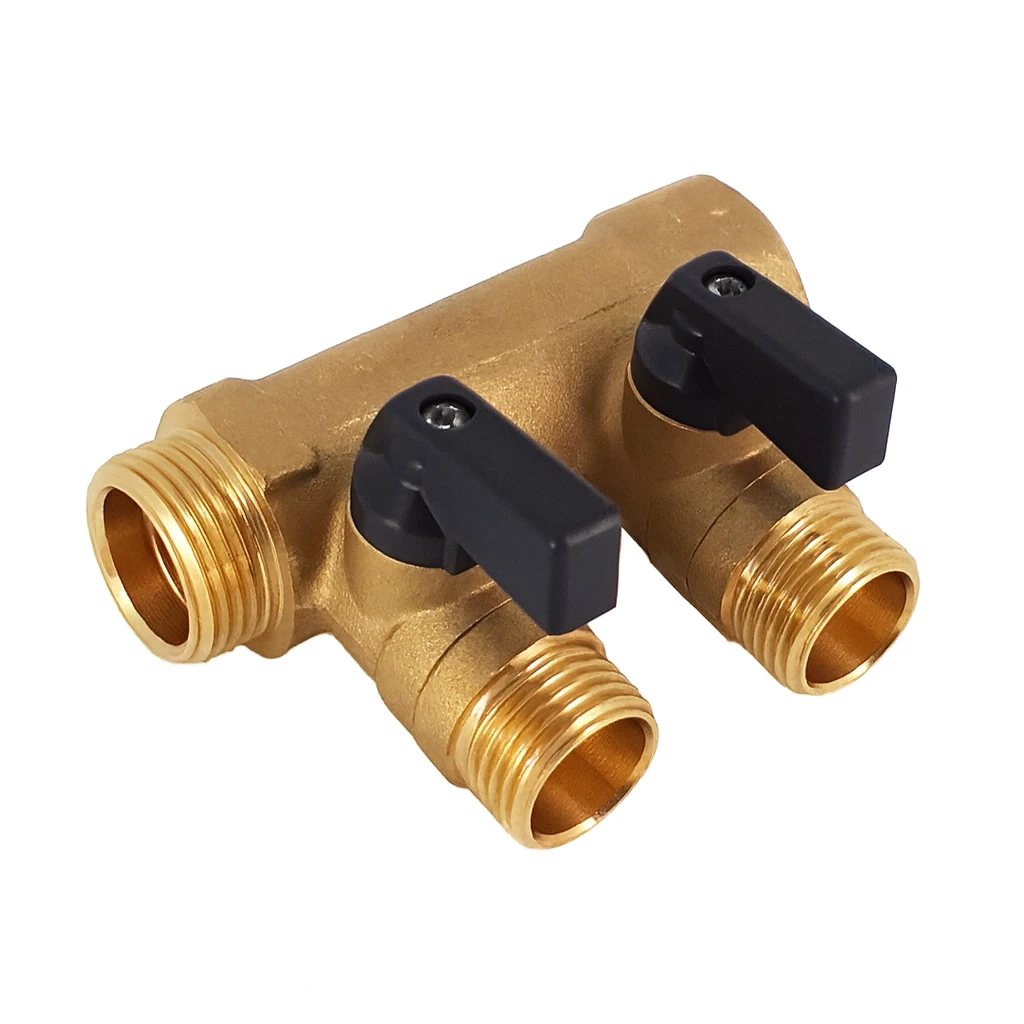

Os ramais saem de um distribuidor e seguem até os pontos de consumo. O percurso dedicado ajuda a organizar a alimentação de cada equipamento.
Ver esquema técnico dos circuitos02 / COM DERIVAÇÕES

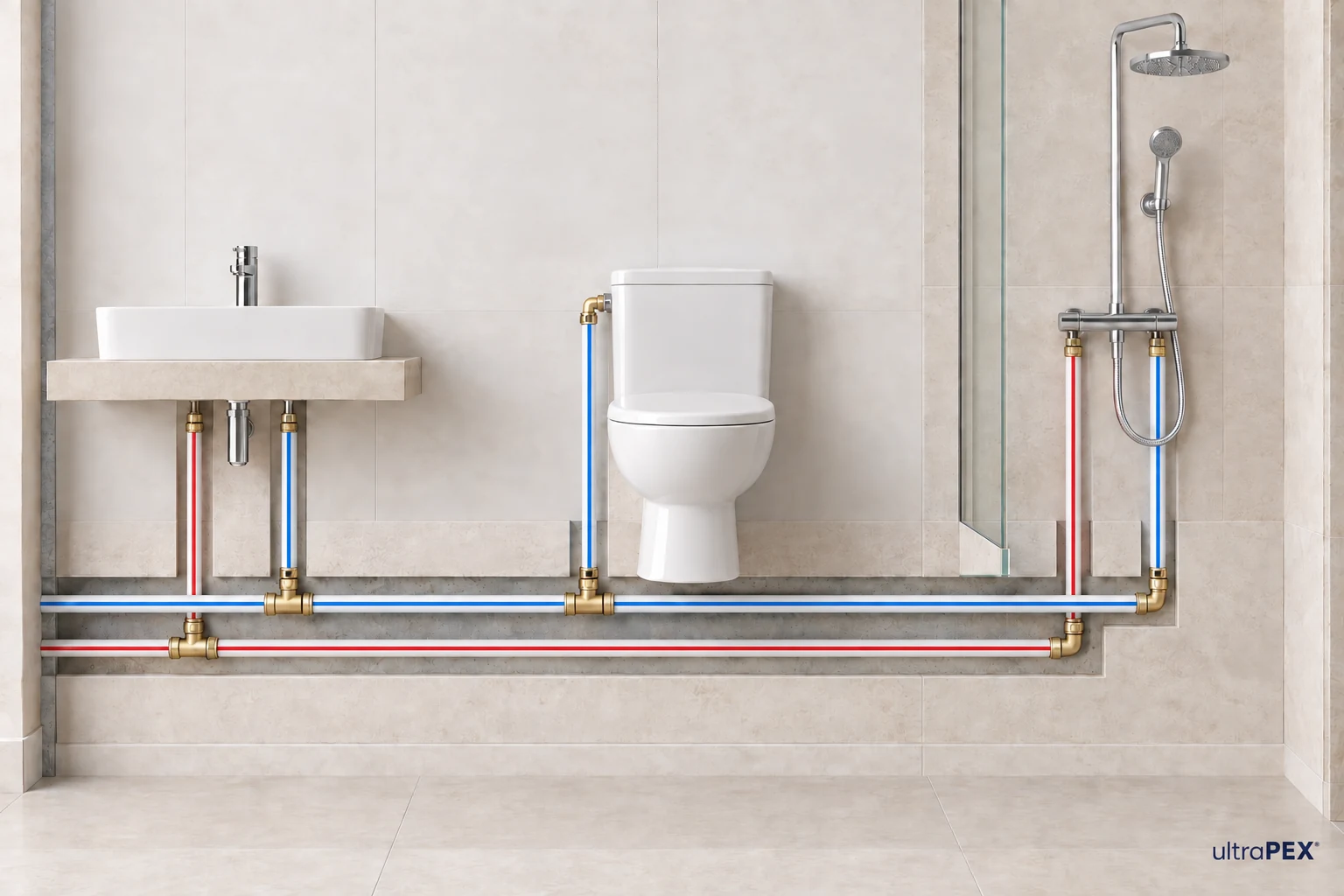

Uma rede que se ramifica.
A alimentação percorre a rede principal e se divide nos pontos previstos. Tês, joelhos e conexões compõem o caminho conforme o projeto hidráulico.
Ver esquema técnico dos circuitosIlustrações sem escala. Dimensionamento e instalação conforme o projeto hidráulico.
DA ESPECIFICAÇÃO À CONFERÊNCIA
Da especificação
à execução.
O desempenho depende da escolha dos componentes e da execução de acordo com o projeto e as orientações técnicas.
Dimensione o percurso
Considere vazão, comprimentos, perdas de carga, pressão e temperatura. A bitola deve atender às condições de cada trecho.
Compatibilize as peças

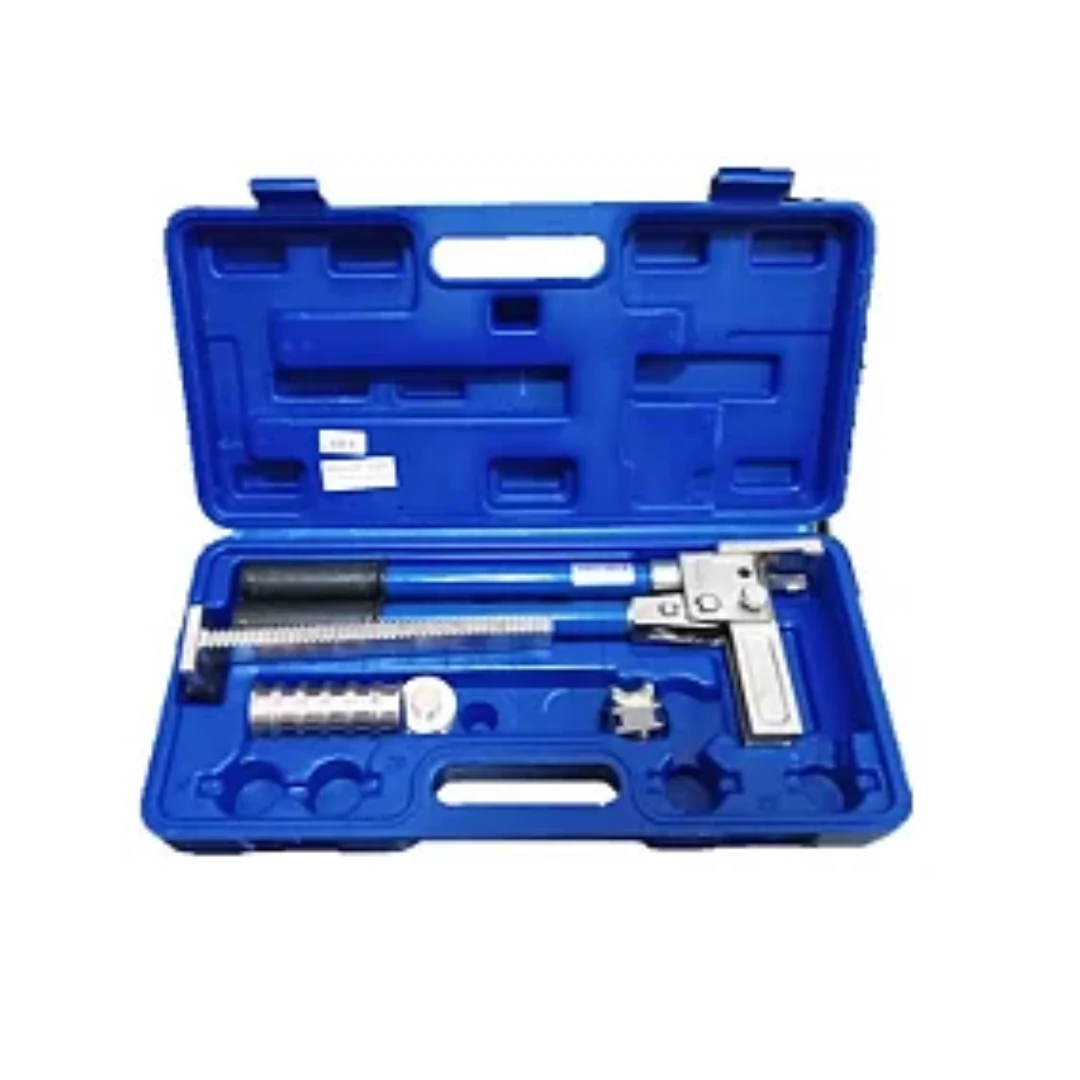

Confira medidas, aplicação dos componentes e transições. Use ferramentas, cabeçotes e berços compatíveis com a montagem.
Cuide do encaminhamento
Respeite o raio de curvatura, evite vincos e planeje fixações, passagens e acesso aos pontos de manutenção.
Confira antes de fechar
Inspecione as uniões e realize o teste de estanqueidade conforme o projeto e os procedimentos técnicos da instalação.
Orientações para especificar e instalar o sistema.
Consultar catálogo técnicoCONTINUE O SEU PROJETO
