Processo de montagem

Do corte à conexão final: acompanhe a montagem com anel deslizante, etapa por etapa.

INFORMATIVO DE INSTALAÇÃOConsultar o PDF Abre em uma nova aba

PREPARAÇÃO

Antes de começar

  • Confira a medida.Tubo, anel, conexão e ferramentas devem ser compatíveis com o diâmetro da montagem.
  • Prepare os componentes.Verifique se as peças estão limpas e sem danos na região da união.
  • Tenha o informativo à mão.Consulte as orientações ultraPEX e as instruções da ferramenta utilizada.

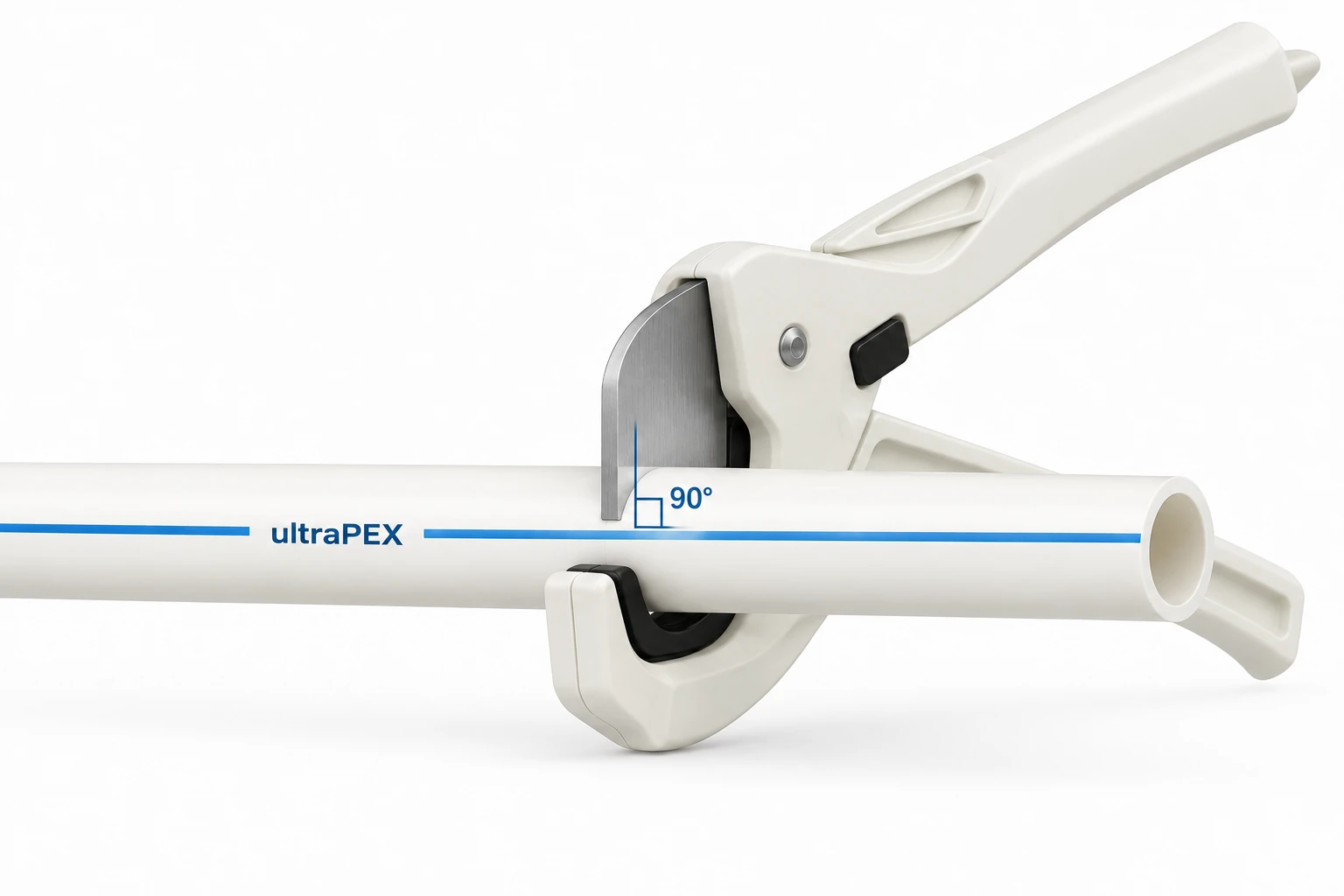

  1. Tesoura branca ultraPEX com apoio preto e lâmina metálica, posicionada para cortar o tubo PE-Xb a 90°. Ampliar
    01 / ILUSTRAÇÃO TÉCNICAultraPEX
    01 / PREPARAR O TUBO

    Corte reto.
    Começo preciso.

    Utilize a tesoura ultraPEX para tubos e faça o corte perpendicular ao eixo do tubo. Mantenha a ferramenta alinhada durante o corte.

    90°O plano do corte deve formar um ângulo reto com o tubo.

    Confira antes de seguir: a extremidade deve estar regular, sem deformações ou danos.

  2. Anel deslizante colocado sobre o tubo e afastado da extremidade que será alargada. Ampliar
    02 / ILUSTRAÇÃO TÉCNICAultraPEX
    02 / POSICIONAR O ANEL

    O anel entra
    primeiro.

    Insira o anel deslizante no tubo. O anel ultraPEX pode entrar por qualquer lado. Deslize-o para longe da ponta, deixando a região de alargamento livre.

    Antes de alargarO anel deve estar no tubo e afastado da extremidade.

    Confira antes de seguir: o anel não deve envolver a região em que o alargador vai atuar.

  3. 03 / ALARGAR A EXTREMIDADE

    Dois modelos. Alargamento uniforme.

    Escolha o alargador compatível com a medida do tubo. Em ambos os modelos, alargue de forma leve e uniforme, rotacionando a ferramenta em torno do eixo do tubo durante a operação.

    Alargador manual

    16–25 mm

    Utilize a ponta correspondente ao diâmetro do tubo.

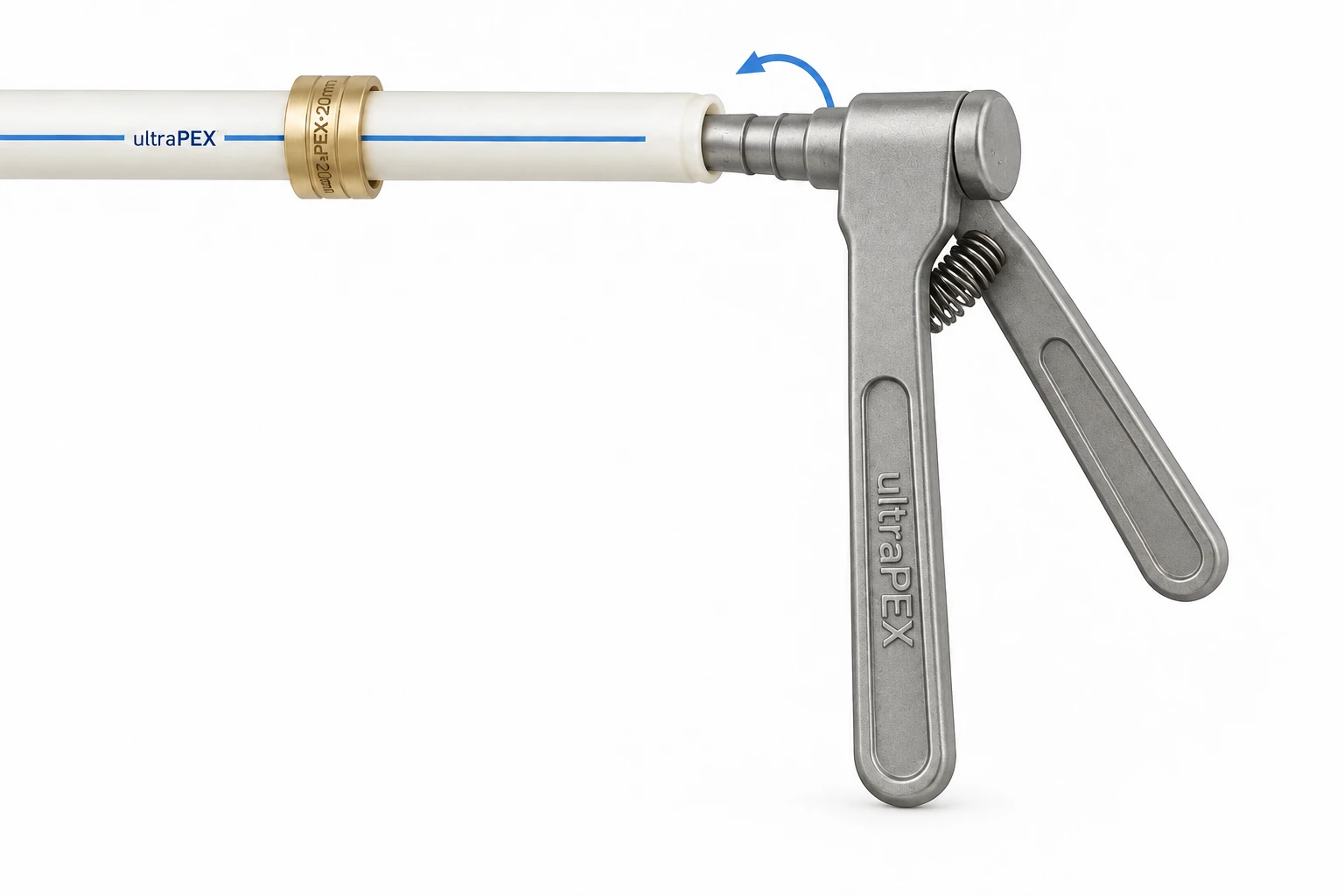

    Alargador manual com a ponta inserida no tubo e o anel deslizante afastado da região do alargamento. Ampliar
    03 / ALARGADOR MANUALultraPEX
    Ver informações do alargador manual

    Alargador segmentado

    16–32 mm

    Utilize o cabeçote correspondente ao diâmetro do tubo.

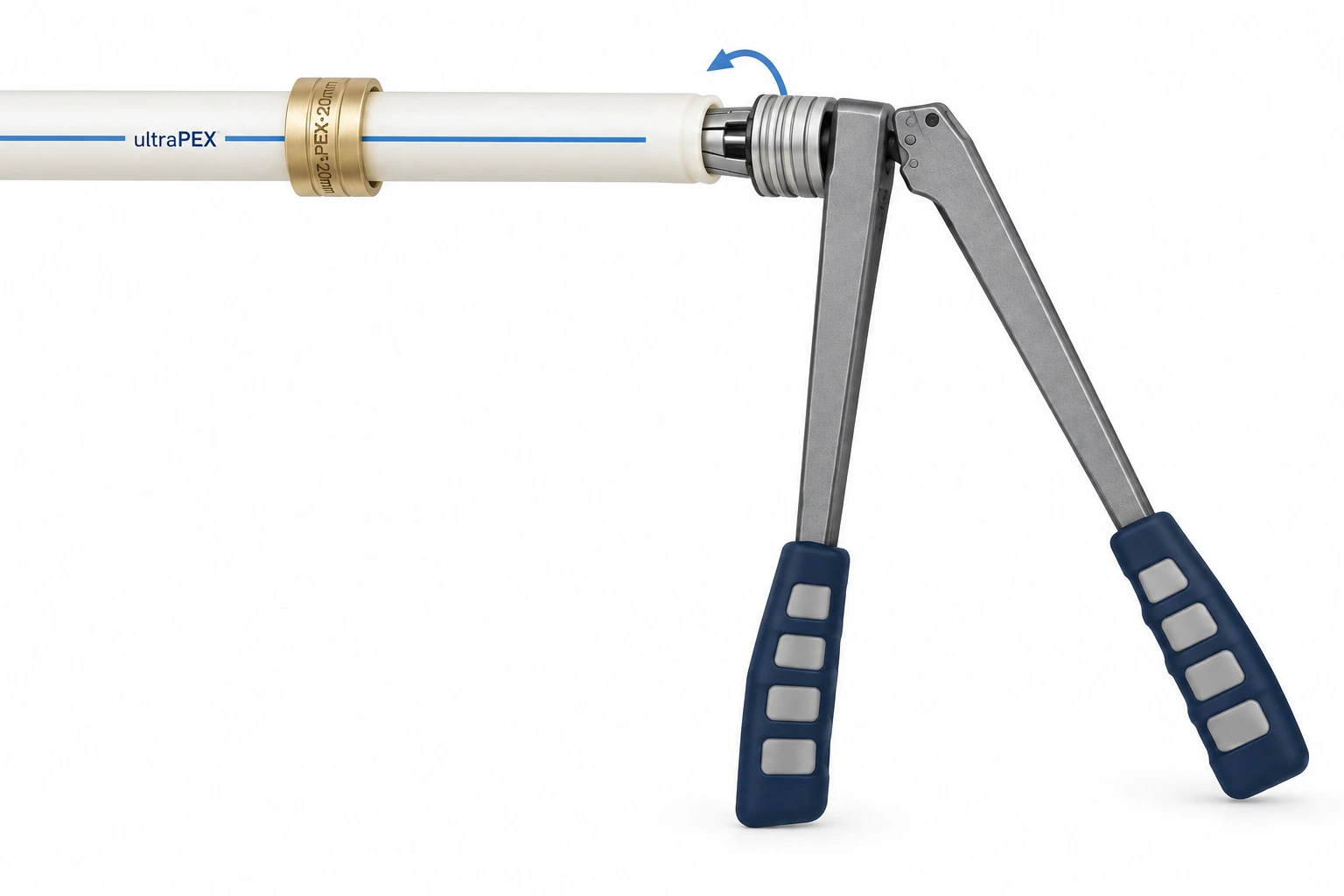

    Cabeçote do alargador segmentado inserido na ponta do tubo para ampliar a extremidade uniformemente. Ampliar
    03 / ALARGADOR SEGMENTADOultraPEX
    Ver informações do alargador segmentado

    Para os dois modelos: se aparecer um vinco, corte a extremidade danificada e repita a preparação. Não prossiga com essa ponta.

  4. Conexão introduzida no tubo alargado, com espaço entre a ponta do tubo e a flange antes da prensagem. Ampliar
    04 / ILUSTRAÇÃO TÉCNICAultraPEX
    04 / INTRODUZIR A CONEXÃO

    Encaixe a conexão.
    Preserve o espaço.

    Introduza a conexão na extremidade alargada até a última nervura de vedação, preservando a folga indicada antes da prensagem.

    3 a 5 mmEntre a extremidade do tubo e a flange da conexão, antes de prensar.

    Por que deixar esse espaço? Ele permite a movimentação do tubo durante o deslizamento do anel. Medida conforme o informativo de instalação ultraPEX.

  5. 05 / APOIAR A FERRAMENTA

    Apoios corretos. Conjunto alinhado.

    Escolha a prensa compatível com a medida da montagem. Instale os berços de redução correspondentes e apoie a ferramenta na flange da conexão e na base do anel deslizante.

    Prensa de montagem

    16–25 mm

    Confira o encaixe dos berços antes de acionar.

    Prensa de montagem 16 a 25 milímetros posicionada no conjunto, com apoios na flange da conexão e na base do anel deslizante. Ampliar
    05 / PRENSA 16–25 MMultraPEX
    Ver informações da prensa 16–25 mm

    Prensa de montagem

    16–32 mm

    Confira o encaixe dos berços antes de acionar.

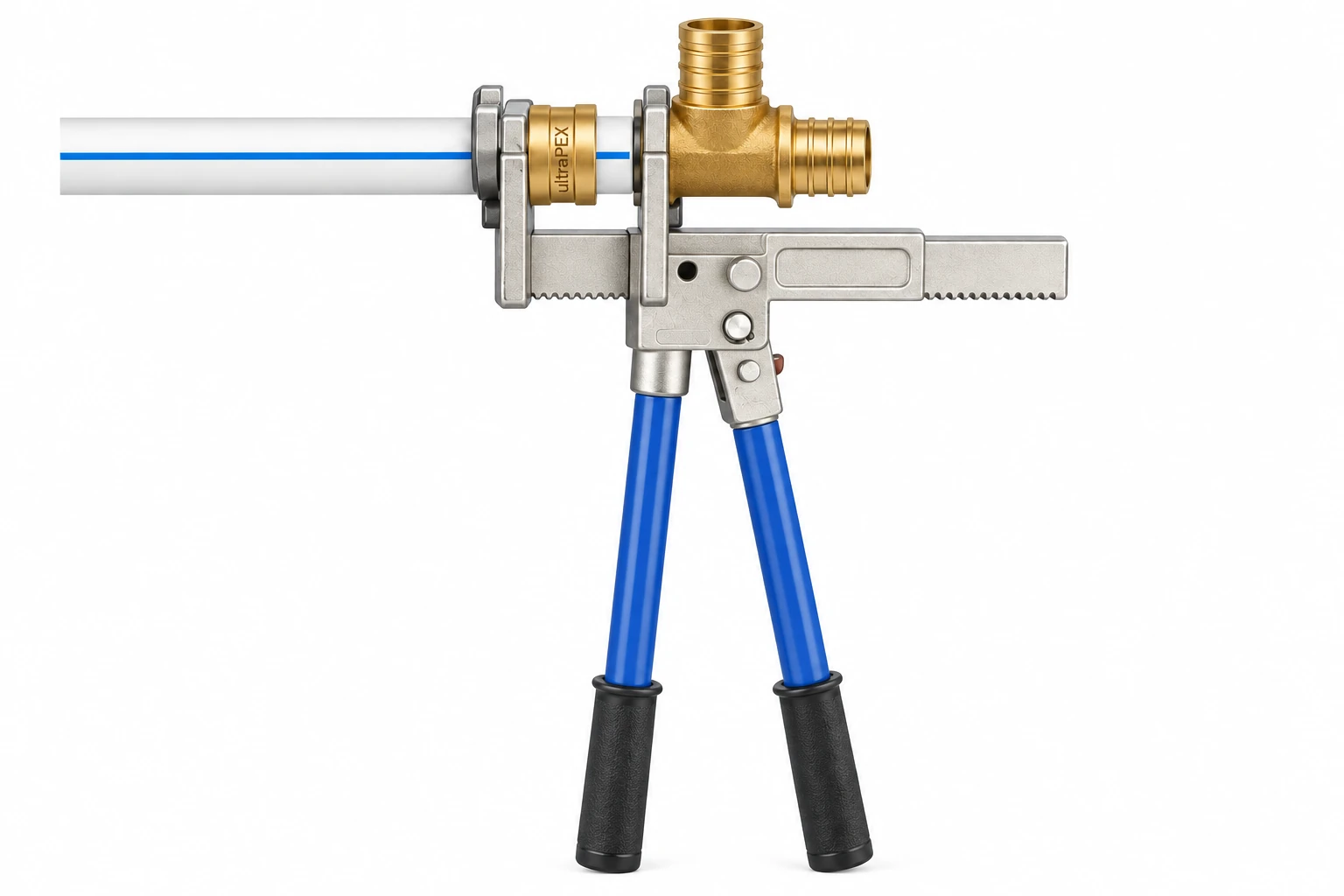

    Prensa de montagem 16 a 32 milímetros posicionada no conjunto, com apoios na flange da conexão e na base do anel deslizante. Ampliar
    05 / PRENSA 16–32 MMultraPEX
    Ver informações da prensa 16–32 mm
    Alinhe antes de acionarA força deve deslocar o anel no sentido do eixo do tubo.

    Para os dois modelos: verifique o encaixe dos berços, o apoio das peças e o alinhamento da montagem antes de prensar.

  6. Montagem finalizada, com o anel deslizante encostado na flange da conexão. Ampliar
    06 / ILUSTRAÇÃO TÉCNICAultraPEX
    06 / PRENSAR E CONFERIR

    Deslize o anel.
    Confira o encosto.

    Acione a prensa com pressões sucessivas, completando os ciclos de fechamento e abertura conforme as instruções da ferramenta. O anel deve avançar sobre o tubo até encostar na flange da conexão.

    Anel junto à flangeEsse é o posicionamento a conferir ao concluir a prensagem.

    Ao finalizar: retire a ferramenta e confira o encosto do anel, o alinhamento do conjunto e a integridade do tubo.

PONTOS DE CONFERÊNCIA

Atenção aos detalhes
em cada união.

As ilustrações ajudam a acompanhar o processo. Para executar a instalação, consulte o informativo ultraPEX e as instruções da ferramenta.

  • 01
    Preparação da ponta

    Corte perpendicular e alargamento uniforme, sem vincos.

  • 02
    Antes de prensar

    Espaço de 3 a 5 mm entre o tubo e a flange, com os apoios da ferramenta alinhados.

  • 03
    Após a prensagem

    Anel encostado na flange e conjunto sem danos visíveis.

  • 04
    Antes de colocar em funcionamento

    Realize o teste de estanqueidade da instalação conforme o projeto e as orientações técnicas.
